Proč jsou ozubená kola nezbytná pro spolehlivý přenos výkonu?

Co jsou ozubená kola?

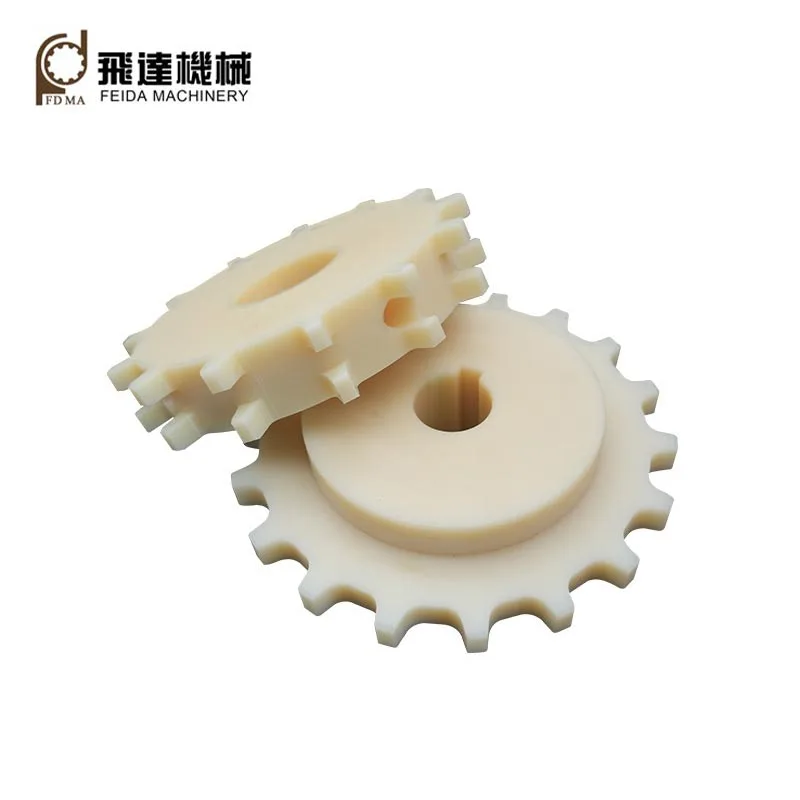

Řetězová kola jsou ozubené mechanické součásti navržené tak, aby zabíraly s řetězem a přenášely rotační pohyb. Zuby zapadají do prostorů mezi články řetězu a umožňují přenos točivého momentu z hnacího hřídele na hnaný hřídel. Tento pozitivní záběr odlišuje systémy řetězových kol od převodových mechanismů založených na tření.

Typické řetězové kolo se může skládat z centrálního vývrtu, náboje, těla a přesně opracovaných zubů. V závislosti na vybavení mohou být řetězová kola vyráběna jako jednoduché deskové komponenty nebo jako větší konstrukce nábojů určené pro náročné aplikace.

V průmyslových strojích pomáhají správně zkonstruovaná ozubená kola udržovat předvídatelný pohyb při zvládání náročných provozních podmínek. Jejich relativně jednoduchá konstrukce je také činí praktickými pro zařízení, která vyžadují pravidelnou výměnu nebo údržbu.

Jak fungují ozubená kola

Princip fungování je přímočarý. Hnací řetězové kolo je spojeno s otočným hřídelem. Když se řetězové kolo otáčí, jeho zuby zabírají s válečky řetězu nebo články řetězu. Řetěz se pohybuje kolem řetězového kola a přenáší mechanickou sílu na další řetězové kolo připojené k hnané hřídeli.

Vztah mezi velikostí řetězového kola a rychlostí řetězu přímo ovlivňuje převodový systém. Menší hnací řetězové kolo může produkovat jiný poměr rychlosti a točivého momentu ve srovnání s větším řetězovým kolem. Inženýři proto musí při navrhování strojního zařízení vzít v úvahu počet zubů a zamýšlený převodový poměr.

Klíčové vlastnosti a konstrukce

Ačkoli se ozubená kola mohou zdát jednoduchá, několik rozměrových a konstrukčních detailů určuje, zda bude součást fungovat spolehlivě.

Běžné aplikace ozubených kol

Díky všestrannosti řetězového převodu jsou řetězová kola vhodná pro mnoho mechanických systémů. Jejich schopnost přenášet značné zatížení bez spoléhání se na tření je zvláště užitečná v průmyslovém prostředí.

Řetězová kola se také nacházejí v motocyklech, jízdních kolech, kompaktních strojích, zvedacích zařízeních, strojích na zpracování potravin a ve specializovaných automatizačních systémech.

Materiály použité pro ozubená kola

Výběr materiálu má přímý vliv na odolnost proti opotřebení, nosnost, odolnost proti korozi, rozměrovou stálost a celkovou životnost. Správná volba závisí spíše na aplikaci než na pouhém výběru nejtvrdšího dostupného materiálu.

Důležité faktory výběru

Výběr ozubených kol pouze na základě vizuálních rozměrů je jednou z nejčastějších příčin předčasných problémů s převodovkou. Kupující a inženýři by měli před zadáním objednávky vyhodnotit kompletní provozní prostředí.

1. Kompatibilita řetězu:Potvrďte řadu řetězu, rozteč, rozměry válečků a další relevantní specifikace.
2. Počet zubů:Vyberte vhodný počet zubů podle požadavků na rychlost, točivý moment a převodový poměr.
3. Rozměry vrtání a hřídele:Zkontrolujte průměr otvoru, drážku pro pero, požadavky na stavěcí šroub a montážní konfiguraci.
4. Kapacita zatížení:Zvažte trvalé zatížení, špičkové zatížení, rázové zatížení a rozběhový moment.
5. Provozní rychlost:Vysokorychlostní systémy mohou vyžadovat pečlivou pozornost geometrii zubů, vyvážení, mazání a vyrovnání zubů.
6. Podmínky prostředí:Výběr materiálu může ovlivnit prach, voda, chemikálie, teplota a venkovní expozice.
7. Povrchová úprava:Tepelné zpracování nebo ochranné povlaky mohou v případě potřeby zlepšit odolnost proti opotřebení nebo korozi.
8. Rozměrová přesnost:Správné opracování je nezbytné pro konzistentní záběr řetězu a stabilní provoz.

Ozubená kola vs. konvenční ozubená kola

Řetězová kola i konvenční ozubená kola přenášejí mechanickou sílu, ale fungují odlišně a jsou vhodná pro různé konstrukce systému.

Pro aplikace vyžadující flexibilní polohování hřídele nebo relativně dlouhé středové vzdálenosti může být praktickým řešením převod řetězem a řetězovým kolem. Přímé převody mohou být vhodnější tam, kde jde především o kompaktní instalaci, přesné polohování a vysokorychlostní provoz.

Údržba a odstraňování problémů

Dokonce i přesně vyrobená řetězová kola mohou utrpět předčasné opotřebení, když je převodový systém špatně udržován. Pravidelná preventivní údržba by se měla týkat řetězového kola i řetězu.

• Zkontrolujte opotřebení zubů:Hákovité, nabroušené nebo nerovnoměrné zuby mohou naznačovat nadměrné opotřebení nebo problémy související s řetězem.
• Zkontrolujte napnutí řetězu:Přílišné prověšení nebo přepětí může zvýšit mechanické namáhání.
• Ověřte zarovnání:Nevyrovnaná řetězová kola mohou způsobit nerovnoměrné zatížení a zrychlené opotřebení řetězu.
• Udržujte mazání:Vhodné mazání snižuje tření a pomáhá kontrolovat opotřebení.
• Zkontrolujte montáž:Uvolněné upevňovací prvky, poškozené drážky pro pero nebo pohyb hřídele by měly být okamžitě opraveny.
• V případě potřeby vyměňte opotřebované součásti společně:Instalace nového řetězového kola s velmi opotřebeným řetězem může snížit životnost nového komponentu.

Co by si měli kupující před objednávkou zkontrolovat

Nákup ozubených kol pro průmyslové stroje není jen srovnáním cen. Nízkonákladová součást, která neodpovídá řetězu nebo provozním podmínkám, může mít za následek prostoje, opakovanou výměnu a vyšší náklady na údržbu.

1. Vyžádejte si kompletní rozměrové specifikace.
2. Potvrďte kompatibilitu se stávajícím nebo plánovaným řetězcem.
3. Zkontrolujte dostupné materiály a možnosti tepelného zpracování.
4. Ověřte tolerance obrábění pro kritické rozměry.
5. V případě potřeby prodiskutujte požadavky na vlastní vrtání, drážku pro pero, náboj a zub.
6. Vyjasněte si výrobní množství a požadavky na balení pro hromadné objednávky.
7. Pro komplikované aplikace si vyžádejte technické výkresy nebo vzorky.
8. Vyhodnoťte výrobní možnosti dodavatele a proces kontroly kvality.

Pro výrobce strojů OEM mohou být přizpůsobená ozubená kola zvlášť cenná. Komponenta může být vyrobena podle skutečných rozměrů hřídele zařízení, požadavků na převod, omezení instalace a očekávaného pracovního prostředí místo toho, aby se konstrukce stroje přizpůsobila standardní součásti.
