Drážkové hřídele

Drážkové hřídele přizpůsobené továrnou Feida Machinery jsou mechanické součásti, které mají hřebeny nebo zuby a fungují tak, že zabírají s drážkami v protilehlých součástech a přenášejí krouticí moment na protilehlé součásti. Kromě přenosu krouticího momentu mají také funkce, jako je absorbování nesouososti, zvýšení pevnosti, snížení vibrací a hluku, zjednodušení montáže a demontáže, axiálního posuvu. Naše řada drážkových hřídelů zahrnuje Obdélníkový drážkový hřídelaEvolventní drážkový hřídel.

Parametr jádra:

Modul:M0,5-5

Třída přesnosti: ISO/DIN 6-10

Počet zubů: čím více zubů, tím vyšší nosnost

Úhel tlaku: běžné hodnoty jsou 30, 37,5 a 45 stupňů.

Menší úhel tlaku dává vyšší nosnost; větší úhly jsou lepší pro posuvné spoje.

Průměr rozteče: teoretická referenční kružnice.

Dva běžné typy:

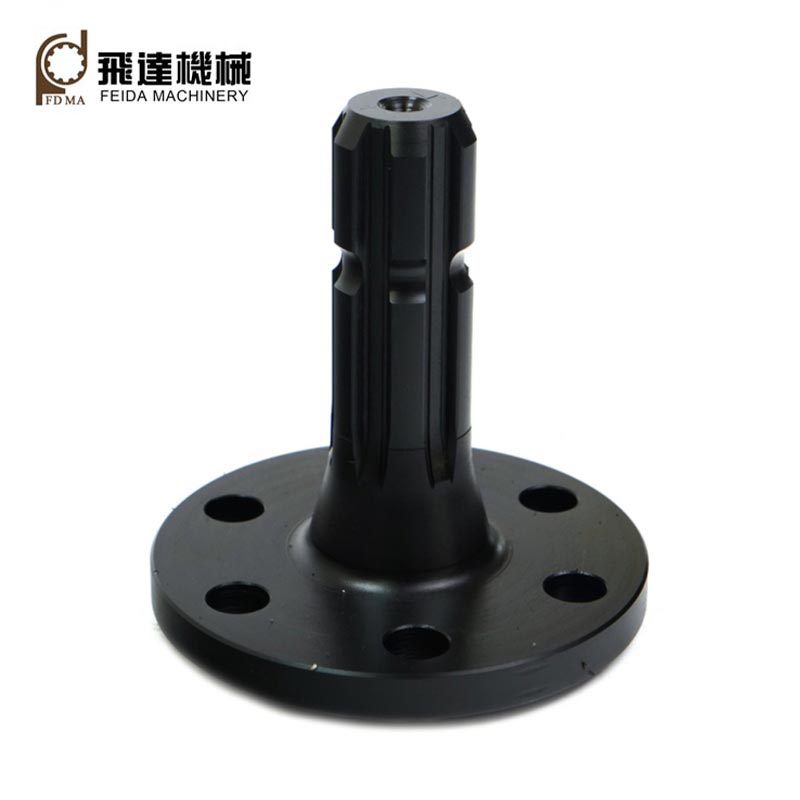

1. Obdélníkové drážkované hřídele: Díky svým rovným zubům s pravoúhlými (plochými) vrcholy a kořeny mají výhody jednoduchého designu, nízkých výrobních nákladů a snadného obrábění a kontroly.

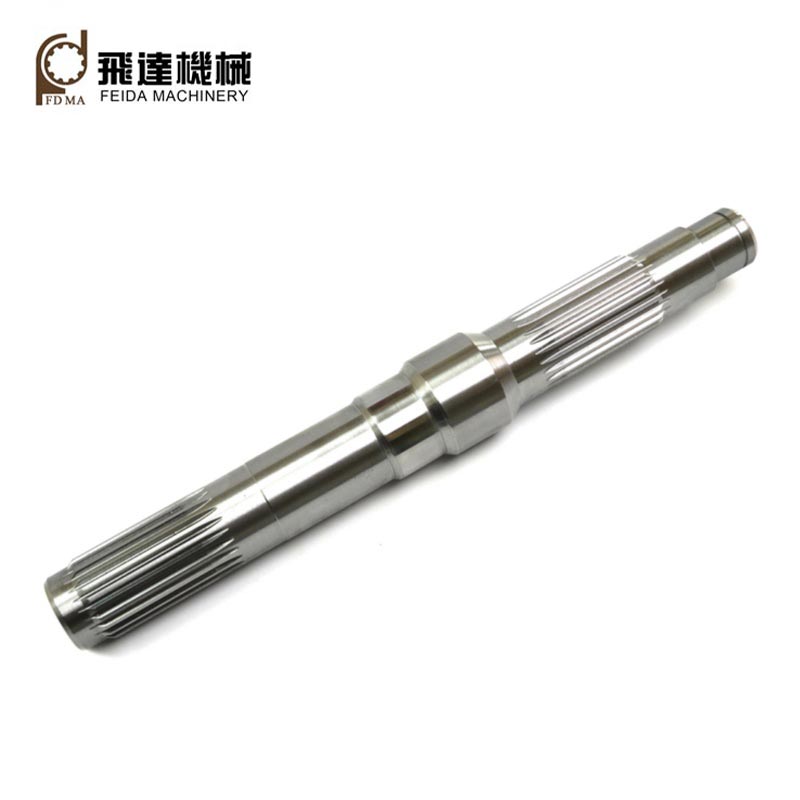

2. Evolventní drážkové hřídele: Mají evolventní křivky (podobné zubům ozubených kol), zaoblené kořeny zubů, stejnoměrnou rozteč, což má za následek samostředící funkci, vysokou nosnost, vysokou pevnost a zaměnitelnost.

Aplikace:

Evolventní drážkové hřídele jsou vhodné pro spojení s velkým zatížením, vysokými požadavky na přesnost středění a velkými rozměry. Obvykle se používají v široké škále aplikací, jako jsou automobilové hnací systémy, mechanismy řízení, lodní motory, vrtulové systémy, navijáky, letecké motory, převodovky, diferenciály, převodové skříně atd.

Po více než 30 letech vývoje má Feida Machinery nyní tři továrny: jednu na součásti mechanických převodů, jednu na zakázkové přesné díly a jednu na plechové díly. Jsme schopni vyrábět vysoce kvalitní drážkované hřídele pomocí technik CNC drážkového zpracování (např. odvalování, tvarování, protahování, broušení atd.) a vysoce kvalitních surovin. (např. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 atd.).
