Jak spirálová kuželová kola zlepšují přenos energie v náročných strojích?

Spirálová kuželová kolajsou přesné převodové komponenty určené k přenosu rotační síly mezi protínajícími se hřídeli a zároveň poskytují hladký, spolehlivý a efektivní provoz. Ve srovnání s konvenčními přímými kuželovými koly umožňuje jejich zakřivená geometrie zubů postupný záběr zubů, což pomáhá snižovat vibrace, provozní hluk a rázové zatížení. Díky tomu jsou zvláště cenné v průmyslových převodovkách, automobilových systémech, zařízení pro manipulaci s materiálem, obráběcích strojích, zemědělských strojích a dalších aplikacích, kde je nezbytná kompaktní konstrukce a spolehlivý přenos točivého momentu.

Tato příručka vysvětluje pracovní principy, klíčové výhody, běžné aplikace, materiálové aspekty, výkonnostní faktory, požadavky na údržbu a úvahy o nákupu spirálových kuželových kol. Zdůrazňuje také běžné problémy zákazníků a praktické způsoby, jak se vyhnout předčasnému opotřebení, nadměrné hlučnosti, přehřívání a selhání převodovky.

Obsah

Co jsou spirálová kuželová kola?

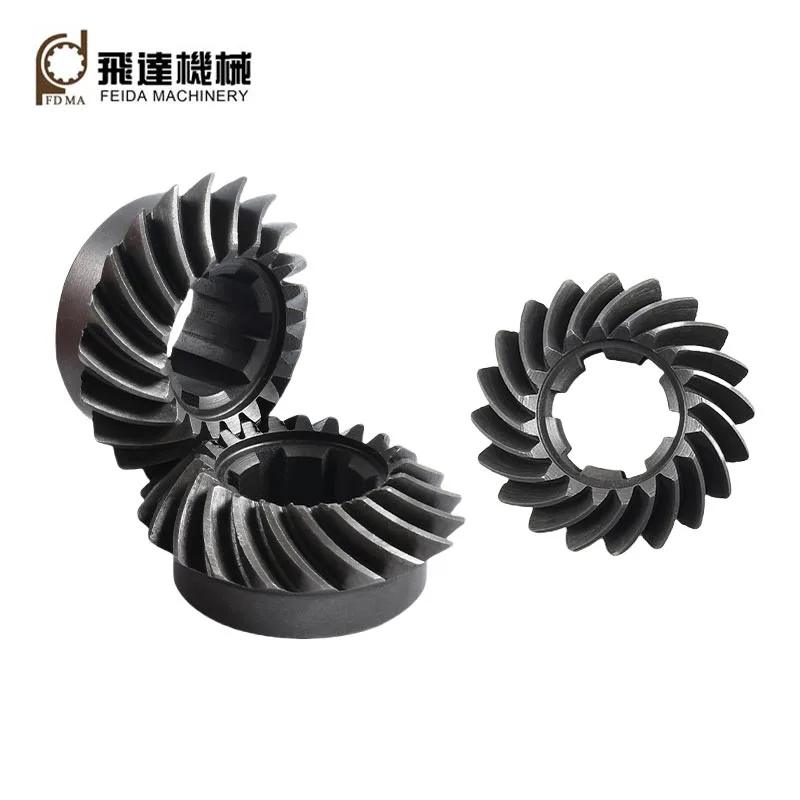

Spirálová kuželová ozubená kola jsou kuželová ozubená kola se zakřivenými úhlovými zuby, která se obvykle používají k přenosu pohybu a točivého momentu mezi hřídelemi umístěnými pod úhlem, obvykle přibližně 90 stupňů. Jejich spirálový profil zubů vytváří pozvolnější záběr mezi protilehlými zuby než přímé kuželové kolo.

Tento postupný kontakt je jedním z hlavních důvodů, proč jsou tato ozubená kola široce používána v zařízeních, kde záleží na hladké rotaci, snížených vibracích a spolehlivém přenosu točivého momentu. Namísto náhlého záběru celé šířky zubu umožňuje spirálová geometrie postupování kontaktu po povrchu zubu.

Pro výrobce strojů se to může promítnout do stabilnějšího provozu, lepšího pohodlí obsluhy a snížení mechanických rázů. Pro kupce náhradních dílů je však výběr správné geometrie kritický, protože i vysoce kvalitní ozubené kolo může fungovat špatně, pokud jeho specifikace zubů, rozměry nebo protilehlé součásti nejsou kompatibilní.

Jak fungují spirálová kuželová kola?

Princip činnosti je jednoduchý: jedno kuželové kolo, běžně nazývané pastorek, pohání další kuželové kolo. Protože jsou zuby uspořádány na kuželových plochách, lze rotační pohyb přesměrovat z jednoho hřídele na druhý a současně přenášet krouticí moment.

Vzhledem k tomu, že záběr zubů je progresivní, mohou spirálová kuželová kola poskytovat hladší přenos síly při vyšších rychlostech otáčení než mnoho alternativ s přímými zuby. Správné zarovnání zůstává zásadní. Špatné umístění hřídele, nesprávná vůle nebo nedostatečné mazání mohou tyto výhody výrazně snížit.

Jaké jsou hlavní výhody spirálových kuželových kol?

Tyto výhody jsou zvláště cenné, když stroje pracují nepřetržitě. Snížené vibrace a řízený záběr zubů mohou pomoci chránit ložiska, hřídele a další připojené součásti před zbytečným mechanickým namáháním.

Kde se běžně používají spirálová kuželová kola?

Spirálová kuželová kola se používají v mnoha mechanických systémech, které vyžadují spolehlivý úhlový přenos síly. Jejich kombinace hladkého záběru, kompaktní konstrukce a schopnosti manipulace s kroutícím momentem je činí užitečnými ve standardních i specializovaných strojích.

Které faktory jsou důležité při výběru spirálových kuželových kol?

Volba ozubeného kola pouze na základě vnějšího průměru nebo ceny je běžnou chybou při nákupu. Ozubené kolo musí odpovídat kompletnímu převodovému systému. Před vyžádáním nabídky by měli výrobci strojů a týmy údržby připravit základní provozní parametry.

• Převodový poměr:Potvrďte požadovaný vztah mezi vstupní a výstupní rychlostí.
• Točivý moment:Identifikujte normální, špičkové a potenciální rázové zatížení.
• Rychlost otáčení:Vyšší rychlosti kladou větší nároky na přesnost, vyvážení a mazání.
• Úhel tlaku:Specifikace ozubeného kola musí být kompatibilní s jeho protilehlou součástí.
• Úhel spirály:To ovlivňuje záběr zubů, rozložení zatížení a provozní vlastnosti.
• Rozměry ozubeného kola:Velikost otvoru, vnější průměr, čelní šířka a montážní rozměry musí odpovídat stroji.
• Materiál:Požadavky na materiál a tepelné zpracování by měly odrážet provozní zatížení a předpokládanou životnost.
• Podmínky prostředí:Prach, vlhkost, teplota a korozní podmínky mohou ovlivnit požadavky na materiál a povrchovou úpravu.
• Vůle:Správná vůle je nezbytná pro hladký provoz a řízení tepelné roztažnosti.

Jak materiály a výroba ovlivňují výkon ozubených kol?

Výkon ozubení závisí nejen na geometrii zubu, ale také na výběru materiálu, přesnosti obrábění a tepelném zpracování. Průmyslová spirálová kuželová kola často potřebují odolávat opakovanému kontaktnímu namáhání, ohybovým silám a kolísajícímu zatížení po dlouhou dobu provozu.

Mezi běžné materiály převodů patří legované oceli a další konstrukční materiály vybrané podle zatížení, rychlosti, prostředí a požadavků na cenu. Tepelné zpracování může zlepšit tvrdost, odolnost proti opotřebení a únavový výkon, zatímco přesné obrábění pomáhá dosáhnout přesné geometrie zubů a správného dosedacího kontaktu.

Kvalita výroby se stává zvláště důležitou pro vysokorychlostní nebo vysoce zatěžované aplikace. Malé rozměrové odchylky mohou ovlivnit kontakt zubů, vůli, vibrace a hluk. Spolehlivý výrobce by proto měl být schopen kontrolovat kritické rozměry a udržovat konzistentní kvalitu výroby napříč šaržemi.

Jinjiang Feida Machinery Co., Ltd.se zaměřuje na součásti převodů strojů a může podporovat zákazníky, kteří požadují spolehlivá řešení převodů pro různé mechanické aplikace. Pro přizpůsobené požadavky by měly být před výrobou projednány technické výkresy, rozměry, specifikace materiálu a provozní podmínky.

Jak může správná údržba prodloužit životnost převodovky?

I u dobře vyrobeného ozubeného kola může dojít k předčasnému selhání při zanedbání instalace nebo údržby. Mnoho problémů převodovky není způsobeno samotnou konstrukcí zubu, ale znečištěním, nesouosostí, nedostatečným mazáním nebo nadměrným zatížením.

1. Používejte vhodné mazání.Vyberte mazivo podle konstrukce převodovky, provozních otáček, teploty a doporučení výrobce.
2. Zkontrolujte zarovnání.Nesouosost hřídele může soustředit zatížení na určité části zubů a urychlit opotřebení.
3. Vůle monitoru.Nadměrná nebo nedostatečná vůle může přispět k hluku, tvorbě tepla a poškození zubů.
4. Udržujte systém čistý.Cizí částice mohou poškodit přesné povrchy zubů a urychlit abrazivní opotřebení.
5. Zkontrolujte neobvyklý hluk.Změny zvuku nebo vibrací mohou indikovat opotřebení, nesprávný kontakt nebo problémy s mazáním.
6. Vyvarujte se přetížení.Opakovaný provoz mimo zamýšlený utahovací moment může způsobit ohnutí zubu nebo únavu povrchu.
7. Sledujte teplotu.Abnormálně vysoké teploty mohou naznačovat nadměrné tření, špatné mazání nebo jiné problémy s převodovkou.

Rutinní kontrola je zvláště důležitá u zařízení pracujících nepřetržitě nebo při proměnlivém zatížení. Včasné odhalení abnormálního opotřebení je obecně méně nákladné než výměna celé převodovky nebo řešení neočekávaných prostojů ve výrobě.

Spirálová kuželová kola vs. přímá kuželová kola

Oba typy ozubených kol jsou navrženy pro přenos pohybu mezi protínajícími se hřídeli, ale jejich geometrie zubů vytváří odlišné provozní vlastnosti.

Správná volba nakonec závisí spíše na provozních podmínkách stroje než na pouhém výběru pokročilejší konstrukce. Konfiguraci ozubeného kola by vždy měly určovat požadavky aplikace.

Jakých běžných chyb by se měli kupující vyvarovat?

Nákup zařízení se může zkomplikovat, když se kupující zaměří na jedinou specifikaci. Několik chyb, kterým se lze vyhnout, může vést ke špatnému výkonu nebo problémům s kompatibilitou.

Profesionální dodavatel by měl být ochoten přezkoumat technické požadavky spíše než jednoduše nabízet produkt na základě jednoho rozměru. Tento přístup je zvláště důležitý pro projekty OEM, výměny a přizpůsobené stroje.

Často kladené otázky o spirálových kuželových kolech

Závěr: Budování spolehlivější přenosové soustavy

Spirálová kuželová ozubená kola poskytují efektivní řešení pro stroje, které potřebují přesměrovat rotační sílu mezi protínajícími se hřídeli a zároveň zachovat hladký a spolehlivý provoz. Jejich spirálová geometrie zubů může pomoci zlepšit kontaktní vlastnosti, snížit mechanické rázy a podporovat stabilní přenos točivého momentu.

Samotná kvalita převodu však neurčuje výkon převodovky. Správná kombinace geometrie, rozměrů, materiálu, tepelného zpracování, výrobní přesnosti, mazání a instalace je nezbytná. Kupující by proto měli zhodnotit kompletní provozní prostředí namísto výběru zařízení pouze na základě velikosti nebo ceny.

Pro výrobce, integrátory zařízení a nákupčí náhradních dílů může spolupráce se zkušeným dodavatelem zjednodušit potvrzování specifikací a snížit riziko problémů s kompatibilitou.Jinjiang Feida Machinery Co., Ltd.může spolupracovat se zákazníky na požadavcích na převody strojů a přizpůsobených řešeních převodů na základě technických výkresů, vzorků a specifikací aplikace.
