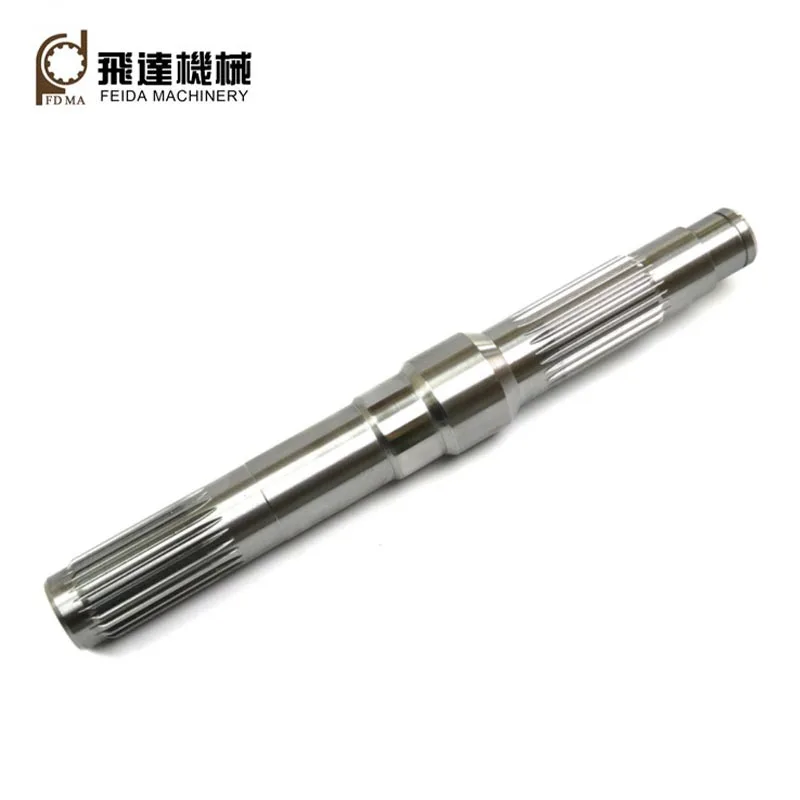

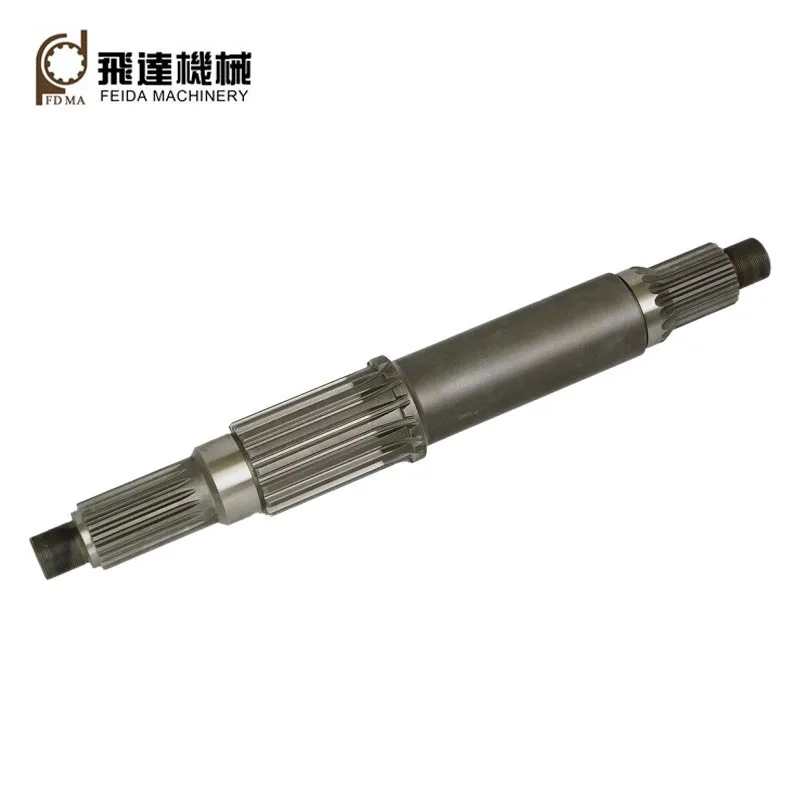

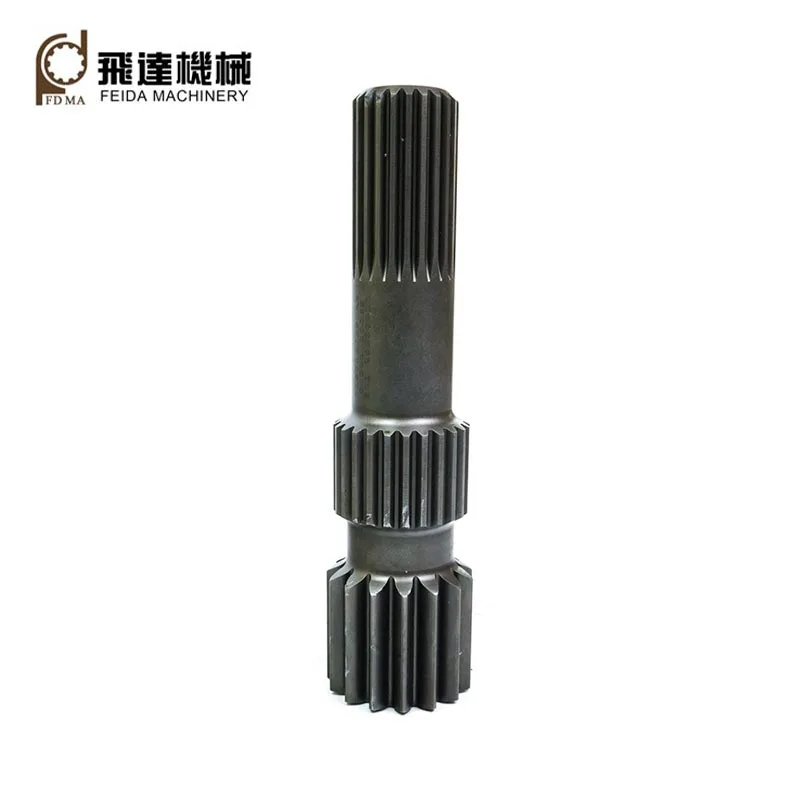

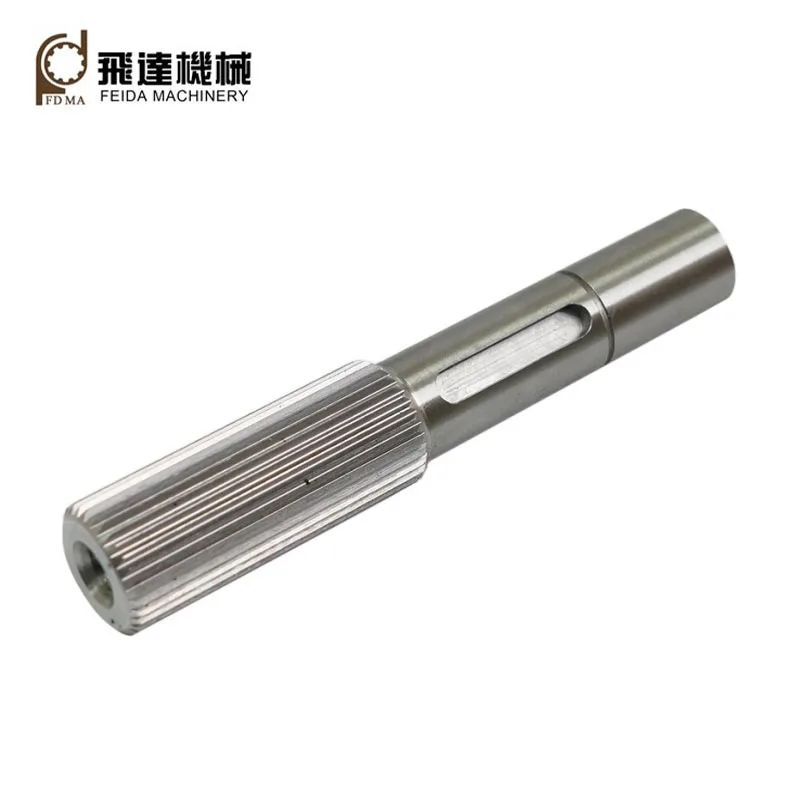

Drážkové hřídele

Drážkové hřídele přizpůsobené továrnou Feida Machinery jsou mechanické součásti, které mají hřebeny nebo zuby a funkce záběrem s drážkami v protilehlých součástech, přenášením točivého momentu na protilehlé součástky.Kromě toho vysílající točivý moment, mají také funkce, jako je absorbování nesouososti, zvýšení pevnosti, snížení vibrací a hluk, zjednodušení montáže a demontáže, axiální posuv atd.

Dva běžné typy

1. Obdélníkové: Díky svým rovným zubům s obdélníkovými (plochými) vrcholy a kořeny mají výhody jednoduchého designu, nízkých výrobních nákladů a snadného obrábění a kontroly.
2. Evolventa: Mají evolventní křivky (podobné zubům ozubených kol), zaoblené kořeny zubů, rovnoměrné stoupání, což má za následek samostředící funkce, vysoká nosnost, vysoká pevnost a zaměnitelnost.

Základní parametr

Modul:M0,5-5
Třída přesnosti: ISO/DIN 6-10
Počet zubů: čím více zubů, tím vyšší nosnost
Úhel tlaku: běžné hodnoty jsou 30, 37,5 a 45 stupňů.
Menší úhel tlaku dává vyšší nosnost; větší úhly jsou lepší pro posuvné spoje.
Průměr rozteče: teoretická referenční kružnice.

Aplikace

Evolventní drážkové hřídele jsou vhodné pro spoje s velkým zatížením, vysokými požadavky na přesnost středění a velké rozměry. Obvykle se používají v široké škále aplikací, jako jsou automobilové hnací systémy, řízení mechanismy, lodní motory, vrtulové systémy, navijáky, letecké motory, převodovky, diferenciály, rozdělovací převodovky atd.

Po více než 30 letech vývoje má Feida Machinery nyní tři továrny: jednu na mechanickou převodovku komponenty, jeden pro zakázkové přesné díly a jeden pro plechové díly. Jsme schopni vyrábět vysoce kvalitní spline hřídele využívající techniky CNC drážkového zpracování (např. odvalovací frézování, tvarování, protahování, broušení atd.) a vysoce kvalitní syrové materiály (např. 40Cr, 42CrMo, 20CrMnTi, 6061, 7075 atd.).

Celý proces obrábění

Suroviny → Kování → Soustružení → Spline zpracování → Frézování → Tepelné zpracování → Broušení → Kontrola → Balení a doprava

Hlavní výrobní zařízení

S více než 30 lety vývoje má Feida Machinery kompletní sadu pokročilé výroby vybavení včetně CNC soustruh, CNC fréza na ozubení, CNC obrážečka ozubení, CNC holicí stroje na ozubení, CNC drážkovací stroj, CNC ozubení bruska, CNC obráběcí centrum atd.

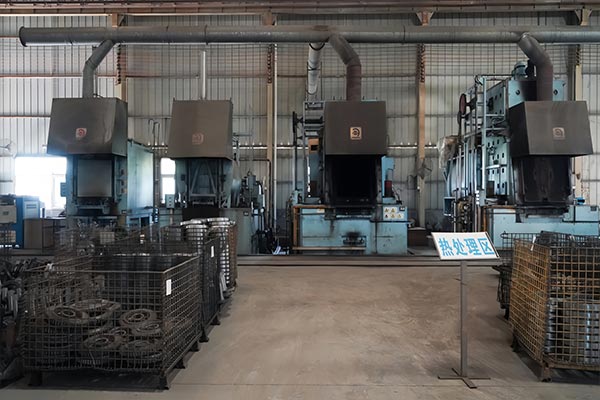

Tepelné zpracování

Naše procesy tepelného zpracování zahrnují kalení a popouštění, nauhličování a kalení, vysokofrekvenční kalení, karbonitridace, nitridace atd. Prostřednictvím tepelného zpracování mohou být mechanické vlastnosti našich drážkovaných hřídelů optimalizované velmi dobře.

FAQ

Jak zaručujete kvalitu přesných dílů?

Feida prošla certifikací systému managementu kvality ISO:2015.
Zavádíme vícestupňový systém kontroly kvality (QC):
Počáteční kontrola výrobku (FAI): Kompletní ověření rozměrů před zahájením sériové výroby.
In-Process Quality Control (IPQC): Kontroly vzorkování každé 2–3 hodiny během procesu obrábění.
100% závěrečná kontrola: Každý díl prochází před balením finální kontrolou rozměrů a povrchové úpravy.

Jak jsou na tom vaše poprodejní služby?

Zavedli jsme komplexní systém poprodejních služeb, který poskytuje včasnou technickou podporu a řešení aby zákazníci neměli během používání žádné starosti.
